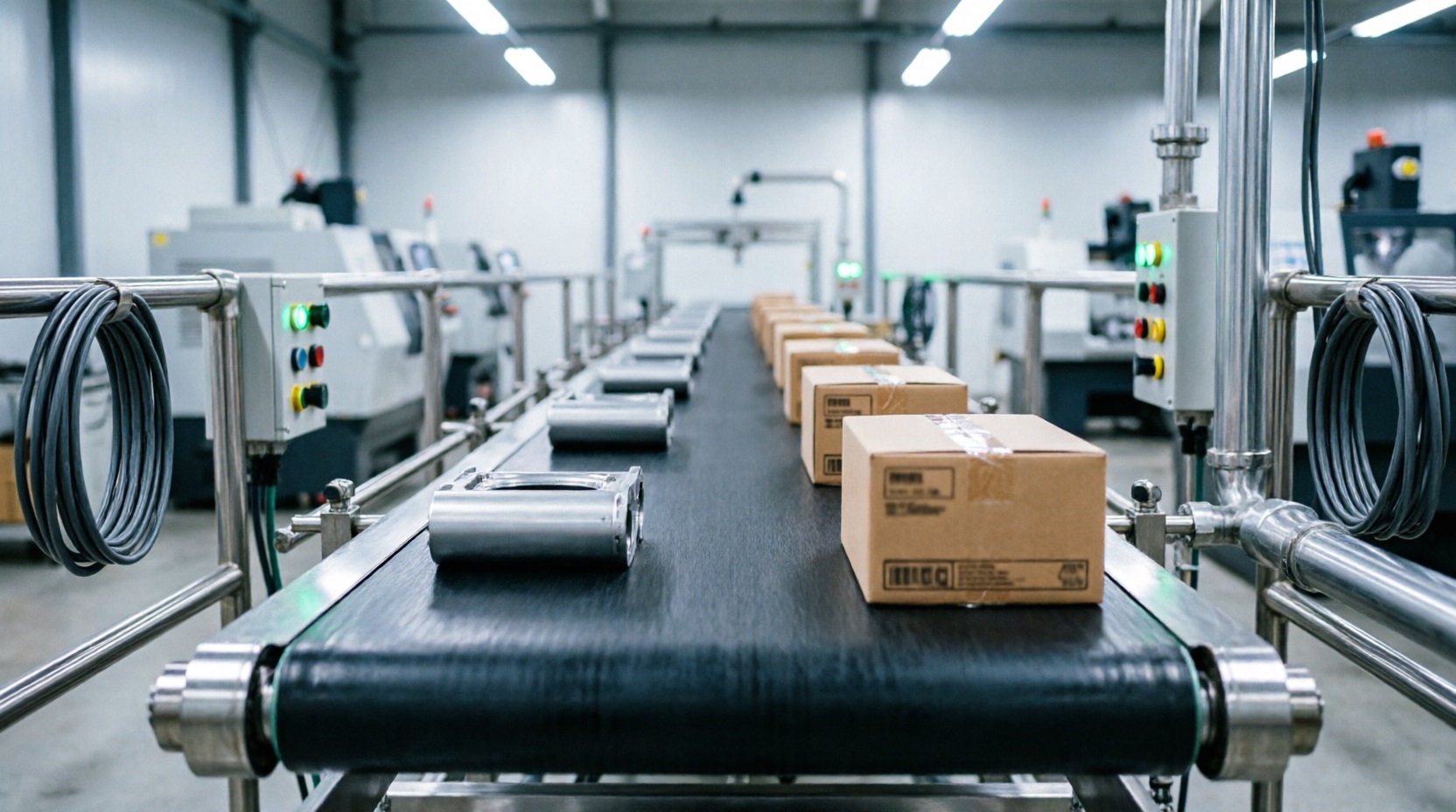

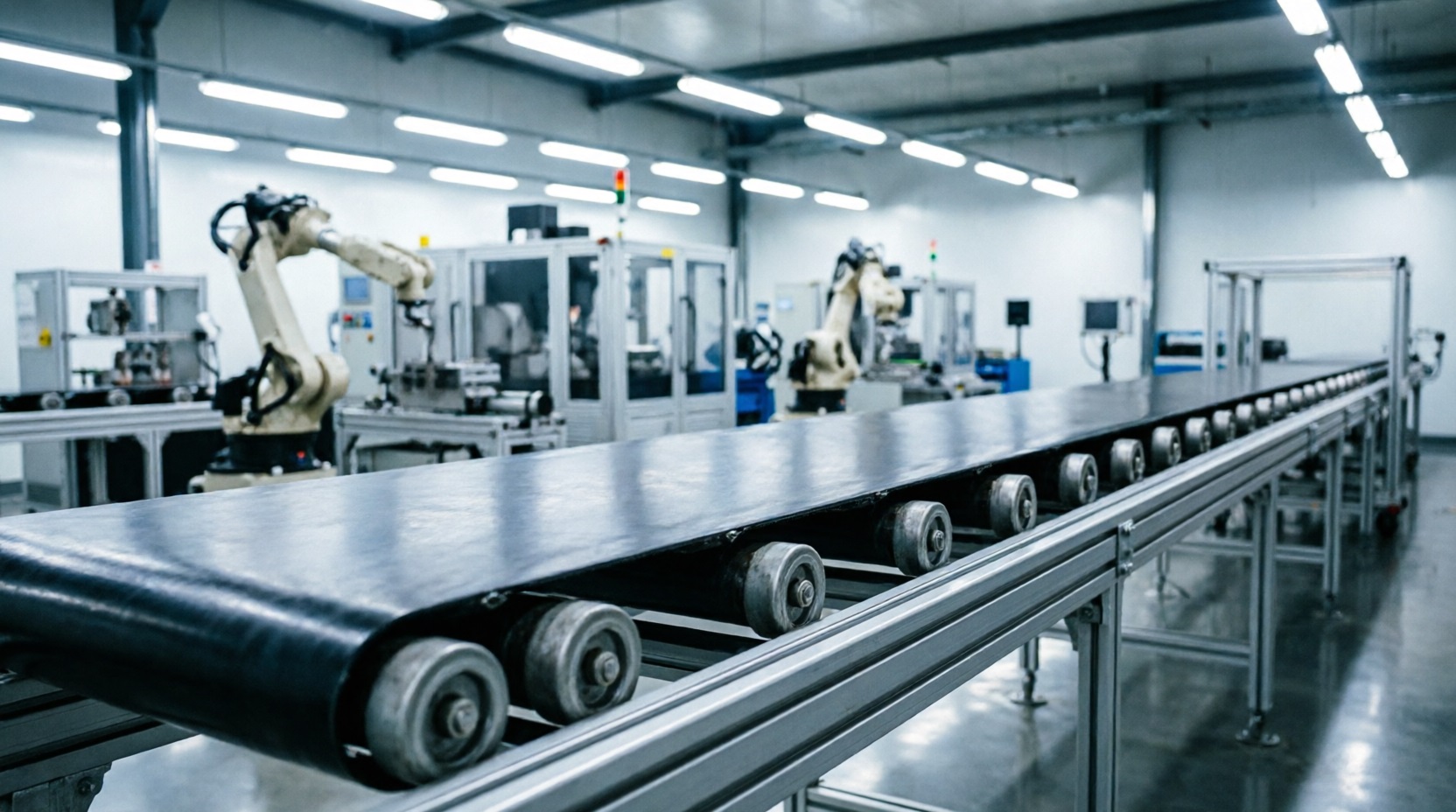

Транспортерная лента выступает основой непрерывной транспортировки сыпучих, штучных, вязких и хрупких материалов. Без них невозможно представить ни горнодобывающий комплекс, ни пищевое производство, ни складскую логистику.
Эффективность всей технологической линии напрямую зависит от того, насколько правильно подобрана лента под конкретный тип груза, условия среды и интенсивность эксплуатации.
При выборе ленты учитывают агрессивность окружающей среды, температуру перемещаемого продукта, скорость движения полотна, ударные нагрузки при загрузке и радиусы изгиба конвейера. Ошибка хотя бы в одном параметре приводит к быстрому расслоению каркаса, растрескиванию обкладок и внеплановым простоям.
Анатомия транспортерной ленты. От каркаса до защитного слоя
Независимо от бренда или цены, любая промышленная лента состоит из двух обязательных элементов: силового несущего каркаса и наружных резиновых или полимерных обкладок. Первый отвечает за сопротивление разрыву и продольную жесткость, второй - за сцепление с роликами и защиту от абразивного износа.
Каркас формируется из нескольких слоев синтетической или натуральной ткани. Чаще всего применяют полиэстер (ЭП), нейлон (НН) или хлопок. Слои соединяются между собой тонкими резиновыми прокладками, которые демпфируют вибрации от движущихся роликов и барабанов. Количество слоев варьируется от двух до шести и более. Увеличение числа слоев повышает прочность, но снижает гибкость ленты, что критично для конвейеров с малыми диаметрами приводных барабанов.
Межтканевые прослойки выполняют не только связующую роль. Они перераспределяют точечные нагрузки от тяжелых кусков породы или металлических деталей, предотвращая локальный разрыв нитей основы. В лентах для сверхтяжелых условий (например, для транспортировки руды) каркас дополнительно усиливают стальными тросами, уложенными в продольном направлении. Такие ленты не имеют слоистой структуры, но сохраняют высокую стойкость к продольным порезам.
Роль резиновых и полимерных обкладок
Обкладки первый барьер между агрессивной средой и несущим каркасом. Верхний слой (рабочая сторона) толще нижнего, так как именно на него воздействует перемещаемый материал, удары при падении и абразивное трение. Нижняя обкладка (приводная сторона) контактирует с гладкими или футерованными барабанами и поддерживающими роликами. Ее задача - обеспечить необходимый коэффициент трения без преждевременного истирания.
Резиновые смеси для обкладок различаются по твердости по Шору А, эластичности и устойчивости к маслам, кислотам или повышенным температурам. Для пищевых конвейеров используют резины, прошедшие сертификацию на контакт с продуктами питания. Они не выделяют свободный фенол, формальдегид и другие токсичные компоненты даже при нагреве до +80°C.
Полимерные обкладки из ПВХ (поливинилхлорида) или ПУ (полиуретана) набирают популярность в отраслях, где важна химическая стойкость. ПВХ-ленты превосходно противостоят жирам и минеральным маслам, но уступают резине по прочности на раздир. Полиуретан, напротив, обладает высокой абразивной стойкостью и эластичностью при отрицательных температурах, однако стоит дороже и чувствителен к перегреву свыше +90°C.
Термоэластопласты (ТЭП) представляют собой гибрид резины и пластика. Они не требуют вулканизации при стыковке, допускают пайку горячим клином и сохраняют работоспособность до -50°C. Основная сфера применения - мобильные сортировочные линии и холодильные камеры, где обычные резиновые ленты дубеют и трескаются.
Классификация по условиям эксплуатации и типу груза
Промышленность выпускает десятки модификаций лент, адаптированных под конкретные задачи. Ниже приведены основные группы с четкими температурными рамками и рекомендуемыми сценариями использования.
Ленты общего назначения
Предназначены для стандартных условий на открытых складах, в цехах и на погрузочных площадках. Рабочий диапазон - от -40°C до +60°C. Внутри группы выделяют три подтипа по нагрузке:
- Легкие (тип 2Л, 3, 4) - для зерна, муки, древесной щепы, легкой тары.
- Средние (тип 2.1, 2.2) - для угля, песка, гравия, мешков с цементом.
- Тяжелые (тип 1.2) - для руды, крупного щебня, металлолома.
Основной материал обкладок - износостойкая резина с твердостью 60-70 единиц по Шору А. Для тяжелого режима разработаны ленты с усиленной кромкой и дополнительным слоем резины на рабочей стороне толщиной до 6 мм.
Морозостойкие ленты
Применяются на открытых горных разрезах Сибири, Дальнего Востока и в антарктических логистических центрах. Нижний предел температуры достигает -60°C (тип 2Л) для легких условий и -50°C для средних. Резиновая смесь содержит специальные пластификаторы, предотвращающие кристаллизацию полимерной сетки. При испытаниях образцы таких лент не теряют эластичность и выдерживают 10-кратный изгиб вокруг стержня диаметром 40 мм при температуре -55°C.
Маркировка 1.1М и 1.2М означает дополнительную стойкость к ударам и истиранию в морозе.
Теплостойкие конвейерные ленты
Транспортировка горячего клинкера, окалины, формовочной смеси и металлической стружки требует специальных термостойких материалов. Тип 2Т1 выдерживает кратковременный контакт с грузом до +120°C, 2Т2 - до +150°C, 2Т3 - до +200°C (при толщине обкладки не менее 8 мм). Секрет теплостойкости - в использовании этилен-пропиленового каучука (EPDM) или бутилкаучука, которые не размягчаются и не плавятся в зоне высоких температур. Важный нюанс: даже самая теплостойкая лента деградирует, если горячий материал лежит на полотне без движения более 3-5 минут.
Поэтому конвейеры для горячих грузов проектируют с повышенной скоростью и без длительных остановок.
Маслостойкие и химически стойкие ленты
Нефтепродукты, растворители, органические кислоты и щелочи разрушают обычную резину за считанные часы. Маслобензостойкие ленты типов 1.2МС, 2МС, 3МС, 4МС производят из нитрильного каучука (NBR) или хлоропренового каучука (CR). Эти материалы сохраняют эластичность и прочность даже после длительного контакта с дизельным топливом, смазочными маслами и 10% растворами кислот. Верхний предел температуры для маслостойких лент ограничен +100°C. При более высоком нагреве пластификаторы мигрируют из объема резины, и лента становится хрупкой.
Шахтные и трудновоспламеняющиеся ленты
Подземные конвейеры угольных шахт и рудников работают в атмосфере метана и угольной пыли. Стандартные резиновые ленты здесь категорически запрещены из-за риска пожара или взрыва. Специальные шахтные ленты (типы 1.2Ш, 1.2ШМ, 2Ш, 2ШМ) изготавливаются с антистатическими и самозатухающими добавками. При контакте с открытым пламенем они не поддерживают горение, а выделяемый дым имеет низкую токсичность.
Для особо опасных зон выпускают ленты типа 2ШТС и 1.2 ШТС с трудносгораемым покрытием на основе поливинилхлорида с повышенным содержанием антипиренов (фосфатов, гидроксида алюминия). Диапазон температур для шахтных лент уже - от -25°C до +60°C.
При эксплуатации на поверхности в холодном климате применяют модификацию 1.2ШМ, работоспособную до -40°C. Все шахтные ленты проходят обязательные испытания на подземном стенде: образец должен погаснуть не более чем через 6 секунд после удаления источника огня.
Пищевые транспортерные ленты: гигиена и безопасность
В мясопереработке, хлебопечении, кондитерском и молочном производстве применяют ленты из ПВХ, полиуретана, фетра и специального пищевого хлопка. Главные требования: гладкая неабсорбирующая поверхность, отсутствие стыков, где может накапливаться органика, и устойчивость к многократным мойкам паром, кислотными или щелочными растворами.
ПВХ-ленты для пищевой промышленности выпускают белого или голубого цвета (контрастный цвет облегчает обнаружение инородных частиц). Они работают при температурах от -25°C до +60°C и выдерживают до 200 циклов мойки с пенными дезинфектантами. Недостаток - низкая термостойкость: при случайном контакте с горячим маслом ПВХ деструктирует с выделением хлористого водорода.
Полиуретановые ленты лишены этого недостатка. Они выдерживают кратковременный нагрев до +110°C и устойчивы к гидролизу при влажной среде. ПУ-ленты часто используют в линиях по производству сыров, творога и замороженных полуфабрикатов. Еще один плюс - возможность изготовления бесшовных бесконечных лент методом литья, что полностью устраняет стык и зоны потенциального бактериального роста.
Фетровые ленты (шерстяные или смесовые) применяют для транспортировки горячего хлеба, печенья и бисквитов сразу после выпечки. Фетр не прилипает к тесту, не оставляет ворса и выдерживает температуру до +200°C. Однако фетр впитывает жиры и влагу, поэтому такие ленты требуют регулярной сухой чистки и замены каждые 6-12 месяцев.
Практические рекомендации по выбору ленты под конкретную задачу
Первое, что определяют - абразивность груза. Для острого щебня, кварцевого песка или дробленого стекла требуется обкладка с твердостью не менее 75 по Шору А и толщиной от 5 мм. Мягкие резины (50-60 Шор А) подходят для упакованных товаров, картонных коробок, древесины.
Второй критический параметр - температура груза и окружающей среды. Если лента работает на улице, а зимой температура падает ниже -30°C, даже «обычная морозостойкая» лента типа 2Л может задубеть через два сезона. Лучше закладывать запас в 10-15°C и выбирать арктические версии с маркировкой «ХЛ» или «М» для тяжелых условий.
Третий фактор - угол наклона конвейера. При подъеме более 18° для сыпучих грузов потребуется лента с рифленой поверхностью (шеврон) или с поперечными перегородками (бортами). Стандартная гладкая лента не удержит песок или щебень на склоне выше 12-14°.
Четвертый - способ стыковки концов ленты. Механические соединения (скобы, болты) быстры и удобны для ремонта, но снижают прочность на 30-40%. Вулканизированный стык горячим или холодным методом восстанавливает до 90% прочности каркаса, однако требует времени и квалификации. Для высоконагруженных конвейеров с шириной ленты свыше 1000 мм обязательна горячая вулканизация.
Диагностика износа и межремонтные интервалы
Срок службы транспортерной ленты при правильной эксплуатации составляет от 2 до 8 лет. Первыми признаками старения становятся мелкие трещины на рабочей поверхности, отслоение кромок и повышенное вытягивание. Нормальным считается удлинение ленты под нагрузкой не более 2-3% от исходной длины. Если полотно провисает между роликами и касается рамы сигнал к замене или перестыковке.
Регулярный осмотр раз в неделю включает проверку центровки ленты на барабанах (не должно быть сбегания в сторону), отсутствие задиров на стыке и герметичность соединений. Для абразивных материалов рекомендуется измерять остаточную толщину обкладки каждые 500 часов наработки. Критическая отметка - когда толщина верхнего слоя уменьшается до 1 мм для легких лент и до 3 мм для тяжелых.
Шахтные и трудновоспламеняющиеся ленты требуют дополнительной проверки антистатических свойств. Сопротивление заземления между поверхностью ленты и барабаном не должно превышать 10^6 Ом для угольных шахт и 10^7 Ом для химических производств. При росте сопротивления ленту обрабатывают антистатическими спреями или заменяют.
Хранение, транспортировка и монтаж конвейерных лент
Неправильное хранение убивает ленту быстрее, чем интенсивная работа. Рулоны должны лежать на ровных деревянных поддонах в сухом проветриваемом помещении при температуре от +10°C до +25°C. Запрещается укладывать рулоны на торец или нагружать их сверху другими грузами. Резина боится прямых солнечных лучей (озоновое старение) и близости отопительных приборов.
Перед монтажом рулон выдерживают в цехе 24-48 часов для акклиматизации. Размотку выполняют плавно, без рывков, используя специальные раскаточные стойки. Попытки вытянуть ленту силой, зацепив крюком за край, гарантированно приводят к продольному надрыву ткани. Сращивание концов для вулканизации проводят с точным совмещением слоев и под давлением не менее 2-3 кг/см² при температуре 140-160°C.
После монтажа обязателен обкаточной режим в течение 2-4 часов без груза. В это время регулируют положение ленты холостыми и натяжными роликами. Недопустимо запускать конвейер на полную нагрузку с перекосами вызовет истирание кромок и попадание резиновой крошки в подшипники.
Перспективные материалы и новые технологии
Производители конвейерных лент активно внедряют ткани из высокомодульного полиэтилена (HMPE) с прочностью на разрыв до 400 Н/мм на слой, что втрое выше, чем у полиэстера. Это позволяет снизить количество слоев с 5 до 2 при той же грузоподъемности. Ленты на HMPE-каркасе гибче и легче, что уменьшает энергопотребление привода.
Для агрессивных сред разработаны ленты с фторполимерным покрытием (PTFE). Они выдерживают температуру до +260°C, стойки к концентрированным кислотам и не смачиваются расплавленным асфальтом или битумом. Стоимость таких лент высока, но на производствах эпоксидных смол и химических реактивов они окупаются за счет рекордного срока службы - до 15 лет.
Сенсорные ленты со встроенными RFID-метками и проводящими нитями позволяют отслеживать локальный износ, температуру и скорость в каждой точке конвейера в реальном времени. Система предупреждает оператора за месяц до разрушения каркаса, что исключает внезапные остановки. Пока эта технология дорога (в 3-4 раза выше обычных лент), но для непрерывных процессов в металлургии и цементной промышленности она становится стандартом.
Акцент на безопасности и экономике
Выбор конвейерной ленты всегда компромисс между начальной ценой, ресурсом и рисками. Экономия на толщине обкладки или применение ткани с меньшим числом слоев приводит к 3-5-кратному сокращению срока службы в тяжелых условиях. Напротив, избыточный запас прочности делает ленту грубой, увеличивает натяжение в приводе и расход электроэнергии.
Правильная эксплуатация включает не только подбор ленты, но и регулярную чистку барабанов и роликов. Наклипшие куски материала создают локальное повышенное давление, прожигая или продавливая полотно.
Автоматические системы очистки (скребки, вращающиеся щетки, струи воздуха) продлевают жизнь ленты на 30-40%.
Для предприятий с непрерывным циклом полезно держать на складе ремонтную ленту с теми же характеристиками и запас механических стыков. Время замены поврежденного участка методом холодной вулканизации не превышает 4 часов при обученной бригаде. Горячая вулканизация требует 12-24 часов, но дает более надежный шов. Выбор метода зависит от наличия окон в производственном графике и допустимости остановки.
