Розлив и укупорка - ключевые этапы в производстве жидкой продукции. От точности дозирования и надежности закрытия зависит не только сохранность продукта, но и репутация бренда. Разберем четыре основных типа оборудования, их технические особенности и области применения.

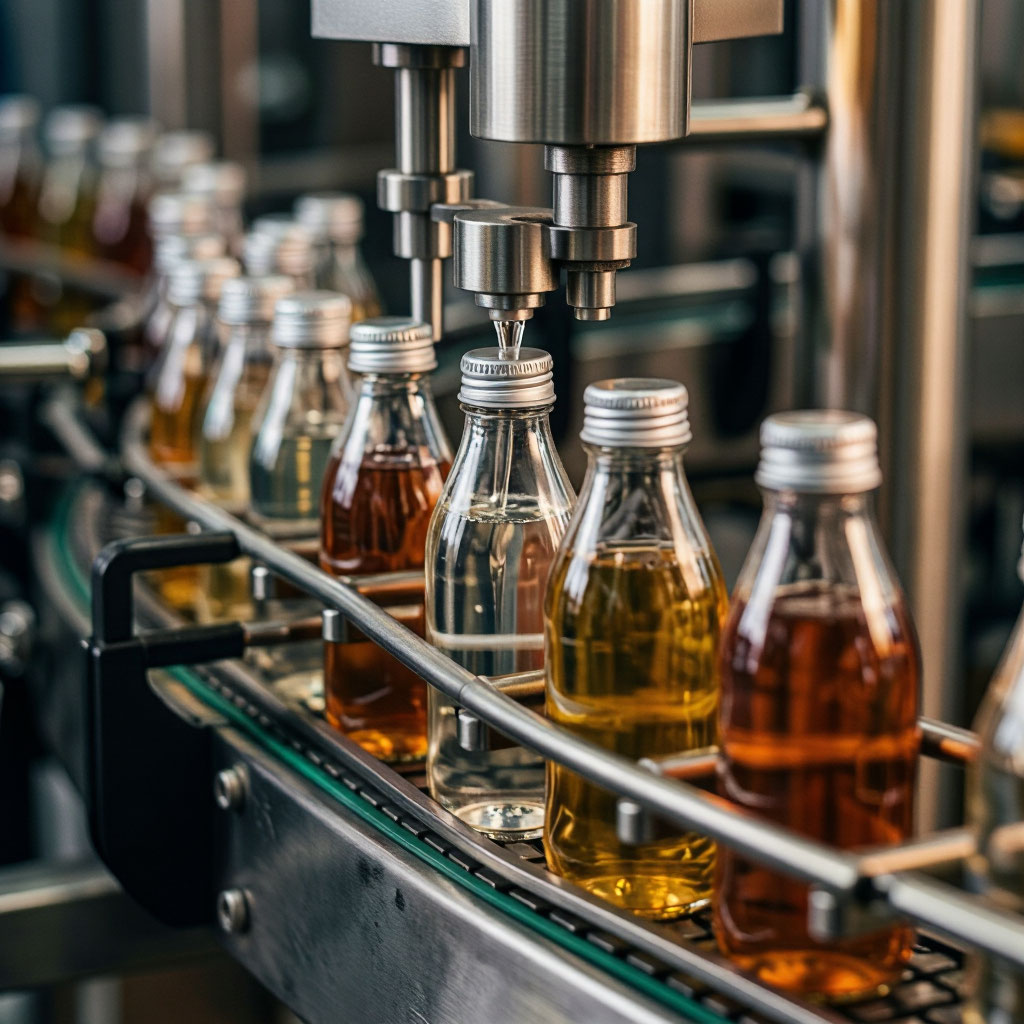

Линия розлива и укупорки
Современная линия розлива и укупорки представляет собой последовательную цепочку технологических модулей, объединенных общим транспортером и системой управления. Базовый комплект включает дозатор для наполнения тары, укупорочный автомат и этикетировщик. Производительность таких систем варьируется от 40 бутылок в минуту в компактных исполнениях до 200 бутылок в минуту (около 12 000 в час) на роторном оборудовании.
Конструкция линии определяется свойствами продукта. Для агрессивных жидкостей с содержанием ПАВ, гипохлоритов или органических растворителей применяются химически стойкие уплотнения и нержавеющая сталь AISI 304. В фармацевтике добавляются модули ополаскивания и стерилизации - инфракрасные печи или горячий воздух (до 180°C), гарантирующие уничтожение микроорганизмов.
Управление реализуется через программируемые логические контроллеры. Сенсорные панели позволяют оператору менять объем дозы, скорость розлива и момент затяжки крышек без остановки линии. Фотоэлектрические датчики отслеживают наличие тары и автоматически блокируют работу при перекосе флакона или заполнении бракованной емкости.
Важный параметр - совместимость с различными типами крышек. Укупорочные модули настраиваются под винтовые колпачки, нажимные пробки или системы «спрей-насос» для парфюмерии. Для медицинских сиропов применяется двухэтапная укупорка: сначала резиновая пробка, затем обкатка алюминиевым колпачком.
Настольная роторная линия
Компактные настольные системы предназначены для малого и среднего бизнеса, лабораторий и стартапов. Средняя производительность достигает 40 единиц в минуту при объеме дозирования от 5 до 5500 мл. Габариты такого оборудования позволяют разместить его на стандартном верстаке, а вес редко превышает 150-200 кг.
Роторный принцип означает, что флаконы перемещаются по круговой карусели где последовательно выполняются все операции. В отличие от линейных конвейеров, роторные линии обеспечивают более высокую точность синхронизации - флакон всегда находится строго под головкой. Это критично при работе с неустойчивой тарой или вязкими жидкостями.
Техническая база - поршневые или перистальтические дозаторы с приводом от сервомоторов. Типовая конфигурация: два-шесть сопел, электропитание 220 В, потребляемая мощность 1,2 кВт и давление сжатого воздуха 0,4-0,6 МПа. Точность наполнения поддерживается в пределах 0,5%, что позволяет фасовать дорогую парфюмерию или фармацевтические препараты без перерасхода.
Корпуса моноблоков изготавливаются из нержавейки AISI 304. Некоторые модели оснащаются откидными защитными ограждениями из оргстекла, обеспечивающими визуальный контроль процесса. Переналадка под другой объем или форму флакона занимает 15-20 минут и не требует специального инструмента.
Перистальтический дозатор
Принцип действия перистальтического насоса - сжатие эластичной трубки вращающимися роликами. Жидкость перемещается без контакта с металлическими деталями, что исключает загрязнение и окисление. Это делает перистальтические дозаторы идеальными для асептического розлива: сиропов, лекарственных препаратов, косметических эссенций.
Оборудование демонстрирует точность ±0,5% при вязкости от воды до гелей. В промышленных линиях используются блоки с 4-12 каналами, что позволяет наполнять сразу несколько флаконов. Производительность одного канала достигает 5 литров в минуту.
Главный плюс - простота обслуживания. Единственная расходная часть - силиконовая или фармацевтическая трубка, которую заменяют за две минуты без инструментов. Насос самоочищается: после окончания работы достаточно прогнать через систему дистиллированную воду или растворитель.
В перистальтических системах реализован контроль наличия продукта в магистрали датчиками потока. Если жидкость заканчивается, дозатор автоматически останавливается, предотвращая попадание воздуха в тару. Эта функция критична при розливе парфюмерии объемом 5-50 мл, где даже пузырек воздуха считается браком.
При выборе перистальтического дозатора обращают внимание на материал трубки. Для жиросодержащих продуктов подходят платиновые силиконы или Viton, для спиртовых растворов - Tygon или Fluran. Стандартные силиконовые трубки быстро разрушаются под воздействием этанола.
Главное преимущество перистальтической технологии - отсутствие перекрестного загрязнения. Продукт контактирует только с внутренней поверхностью эластичной трубки, которую можно стерилизовать или заменить за несколько секунд. Это делает оборудование незаменимым при розливе биологически активных жидкостей и реактивов.
Полуавтоматическая линия розлива
Полуавтоматика - золотая середина между ручным трудом и дорогими автоматическими комплексами. Оператор вручную устанавливает флаконы в гнезда и запускает цикл нажатием кнопки или педали. Дозирование, укупорка и этикетирование выполняются автоматом. Производительность таких линий составляет 15-30 единиц в минуту.
Главное преимущество - гибкость. Одна линия за час перенастраивается с розлива 100 мл шампуня на 5 мл флаконов с пробником духов. Требуется заменить дозирующий узел, настроить высоту сопел и укупорочных головок. Для автоматической линии аналогичная процедура заняла бы день.
В полуавтоматических системах широко применяются поршневые дозаторы с ручной регулировкой объема. Шкала с нониусом позволяет выставить дозу с точностью до 1 мл. Более дорогие модели оснащаются цифровыми индикаторами и памятью на 10-20 рецептов.
Экономически полуавтоматика оправдана при выпуске до 50 000 единиц продукции в месяц. Стоимость линии в 3-5 раз ниже полностью автоматического аналога, а при смене ассортимента не требуется штатный наладчик. Недостаток - зависимость от человеческого фактора: утомление оператора вечерней смены снижает производительность на 15-20%.
Линия розлива для парфюмерии и неустойчивых флаконов
Парфюмерное производство предъявляет особые требования. Хрупкие стеклянные флаконы сложной формы требуют деликатной транспортировки, а спиртовые растворы - исключения испарения. Профессиональные линии включают вакуумную систему розлива: флакон герметизируется, откачивается воздух и под вакуумом заливается жидкость. Это обеспечивает одинаковый уровень наполнения при разнице внутреннего объема флаконов до 5%.
Для неустойчивой тары (фигурные флаконы, пробирки) применяются специальные носители - кассеты с гнездами точной формы. Конвейер перемещает кассету, а не сам флакон, исключая опрокидывание. В советском патенте 1971 года описан замкнутый транспортер с кассетами, где флакон фиксируется центрирующим колокольчиком под вакуумом. Современные реализации используют пневматические захваты с регулируемым усилием.
Укупорка парфюмерии - отдельная технологическая задача. Насос-спрей фиксируется на флаконе обжимом (кримпованием) алюминиевым колпачком. Машины для обжима оснащаются системами контроля усилия: слишком слабое - будет течь, слишком сильное - деформирует насос или раздавит горлышко. Регулировка выполняется через магнитные муфты с предельным крутящим моментом.
Основные проблемы при розливе парфюмерии - протечки и неравномерное распыление. Протечка возникает при несовпадении диаметров колпачка и горлышка, микротрещинах стекла или недостаточном усилии обжима. Неравномерное распыление - следствие перекоса насоса во время кримпования или воздушной пробки. Решение - использовать качественные комплектующие и калиброванные флаконы с допуском по горлу не более 0,1 мм.
Практический совет: при запуске новой формы флакона первые 100 штук проверяют на контрольном обжиме с измерением усилия страгивания колпачка. Допустимый диапазон - 2-4 Н·м для насосов диаметром 15-18 мм. Отклонения указывают на необходимость регулировки высоты или давления в пневмоцилиндрах укупорочной головки.
Сравнительные характеристики оборудования для розлива
| Тип линии | Производительность (ед/мин) | Объем дозы (мл) | Точность наполнения | Тип дозатора | Совместимые крышки |
|---|---|---|---|---|---|
| Настольная роторная | 20-40 | 5-5500 | ±0,5% | Поршневой/перистальтический | Винтовые, нажимные |
| Полуавтоматическая | 15-30 | 1-5000 | ±1% | Поршневой с ручной регулировкой | Винтовые, кримп-колпачки |
| Автоматическая (роторная) | 100-200 | 10-2000 | ±0,3% | Сервоприводной поршневой | Все типы, включая насосы-спрей |
| Парфюмерная вакуумная | 30-80 | 5-100 | ±0,2% (по уровню) | Вакуумный/перистальтический | Кримпуемые колпачки, насосы |
| Асептическая перистальтическая | 10-60 (на канал) | 0,5-5000 | ±0,5% | Перистальтический многоканальный | Стерильные винтовые, индукционная герметизация |
Типичные материалы трубок для перистальтических дозаторов
| Материал трубки | Совместимые продукты | Температурный диапазон | Срок службы (часы) | Особые требования |
|---|---|---|---|---|
| Платиновый силикон | Жиросодержащие жидкости, косметика, кремы | -50°C до +200°C | 200-300 | Стерилизация автоклавированием, биосовместимость |
| Viton (FKM) | Кислоты, углеводороды, масла, органические растворители | -20°C до +200°C | 400-600 | Высокая химическая стойкость, не для сильных оснований |
| Tygon (F-4040-A) | Спирты, эфиры, парфюмерные основы на этаноле | -30°C до +70°C | 150-250 | Прозрачная, контроль потока визуально |
| Fluran (F-5500-A) | Агрессивные спиртовые растворы, кислоты, эфиры | -30°C до +130°C | 300-500 | Устойчивость к набуханию, низкая газопроницаемость |
| Norprene A-60-G | Моющие средства, щелочи, дезинфектанты, ПАВ | -60°C до +100°C | 500-800 | Высокая износостойкость, стойкость к озону |
Практические рекомендации по выбору и настройке
- Для парфюмерии и духов выбирайте линии с вакуумным дозированием. Разница уровней при наполнении флаконов из-за технологических допусков стекла достигает 3-5% - вакуумный метод исключает этот дефект.
- При розливе вязких жидкостей (гели для душа, шампуни, сиропы) используйте поршневые дозаторы с замедленным обратным ходом. Это предотвращает образование нитей и подтеков на горлышке флакона.
- Для неустойчивых флаконов с узким основанием обязательно применяйте направляющие или кассеты. Центробежные силы даже при скорости конвейера 0,2 м/с способны опрокинуть флакон высотой более 150 мм.
- Контролируйте момент затяжки винтовых крышек. Для колпачков диаметром 28-35 мм усилие не должно превышать 2,5 Н·м - иначе срывается резьба или деформируется горловина ПЭТ-бутылки.
- Раз в смену проверяйте перистальтическую трубку на микротрещины. Даже невидимая трещина нарушает дозировку до 15%, пропуская воздух в жидкость.
По данным отраслевых исследований, до 70% рекламаций на парфюмерную продукцию связано с протечками или неравномерным распылением. Источник этих проблем - либо некачественный обжим колпачка, либо повреждение насоса при установке. Инвестиции в систему контроля крутящего момента и оптический контроль положения насоса окупаются снижением возвратов за 3-4 месяца.
При построении линии с нуля начинайте с производительности. Для старта объема 10 000 флаконов в смену достаточно полуавтоматической линии стоимостью до 1,5 млн рублей. При тиражах от 80 000 единиц в смену экономически оправдана роторная автоматическая линия с ЧПУ и сервоприводами - её цена начинается от 4,5 млн рублей, но обслуживание требует одного оператора вместо трех-четырех на полуавтоматике.
Для малых партий парфюмерии (пробники, промо-наборы, тестеры) оптимальна настольная роторная линия с вакуумной системой дозирования и возможностью кримпования. Её компактность позволяет разместить оборудование в лаборатории или демонстрационном зале, а точность наполнения достигает ±0,1 мл при номинале 2 мл.
Срок окупаемости специализированного парфюмерного оборудования при загрузке 60% и производительности 30 флаконов в минуту не превышает 8-10 месяцев при работе в две смены. Экономия достигается за счет уменьшения ручного труда (один оператор заменяет четырех упаковщиц), снижения перерасхода жидкости до 0,5% и практически полного устранения брака укупорки.
